Uchytenie valca

Príruba


Materiál: FE 510C
Tolerancia: Ø A +0,2, +0,3
Možné vyhotovit aj na základe individuálnych požiadaviek.

Objednáv. kód Ø A Ø N B Ø INT Ø F SM Kg.
ZFL0050109 50 109 12,5 87 4x11 4x45° 0,66
ZFL0060128 60 128 14,5 105 4x13 4x45° 1,09
ZFL0070142 70 142 16,5 117 4x13 5x45° 1,50
ZFL0080162 80 162 16,5 127 4x15 5x45° 1,94
ZFL0095181 95 181 18,5 149 6x17 7x45° 2,53
ZFL0115194 115 194 24,5 162 6x17 8x45° 3,47



Gulový koncový klb


Materiál: ocel C46
Možné vyhotovit aj na základe individuálnych požiadaviek.

Objednáv. kód Ø D Ø A Ø B H L Kg.
CSB0500000 50 40 85 82 20 2,20
CSB0600000 60 50 98 100 25 3,40
CSB0700000 70 60 105 115 30 4,80


Otocný cap


Materiál: FE 510C
Možné vyhotovit aj na základe individuálnych požiadaviek.

Objednáv. kód A B C Ø D Ø E F G Ø I Kg.
SZ0100000 70 20 110 20 50 65 30 30 0,52
SZ0200000 80 25 130 25 60 75 35 35 0,79
SZ0300000 100 30 160 30 70 90 45 45 1,57
SZ0400000 110 35 180 35 80 100 50 50 2,03



Puzdro

Materiál: FE 510 - 9SMn28
Možné vyhotovit aj na základe individuálnych požiadaviek.

Objednáv. kód Ø D Ø F H Kg.
ZBU16035030 35 16,25 30 0,18
ZBU16035060 35 16,25 60 0,36
ZBU20040040 40 20,25 40 0,29
ZBU20040070 40 20,25 70 0,50
ZBU25050050 50 25,25 50 0,56
ZBU25050080 50 25,25 80 0,89
ZBU25050090 50 25,25 90 1,02
ZBU30060060 60 30,25 60 0,97
ZBU30060110 60 30,25 110 1,79
ZBU40070070 70 40,25 70 1,60
ZBU40070130 70 40,25 130 2,65

Puzdro - Typ "CBF"

Materiál: FE510 - 9SMn28
Možné vyhotovit aj na základe individuálnych požiadaviek.

Objednáv. kód Ø D Ø F H Ø F1 Kg.
CBF0012025025 25 12,1 25 5,5 0,07
CBF0016030035 30 16,2 35 5,5 0,14
CBF0020040040 40 20,5 40 5,5 0,28
CGF0025050045 50 25,5 45 5,5 0,50
CBF0030050055 50 30,5 55 5,5 0,53
CBF0030065070 65 30,5 70 5,5 1,40



Pevné oko


Materiál: FE 37
Možné vyhotovit aj na základe individuálnych požiadaviek.

Objednáv. kód Ø F S P U T Kg.
FA1600000 16,2 20 35 42 25 0,18
FA2000000 20,25 25 45 50 30 0,35
FA2500000 25,25 30 50 60 35 0,56
FA3000000 30,25 35 60 75 45 0,97
FA3500000 35,25 40 70 90 55 1,60


Privaritelná vidlica


Materiál: FE 37
Možné vyhotovit aj na základe individuálnych požiadaviek.

Objednáv. kód Ø D A H B C E G Ø R Kg.
SG0000016 16,2 50 34 24 16 35 16 - 0,27
SG0000020 20,25 60 40 30 20 40 20 - 0,38
SG0000025 25,25 70 45 30 25 50 25 - 0,71
SG0000030 30,25 80 50 35 30 60 30 30 1,10
SG0000035 35,25 90 55 40 35 70 35 35 1,60



Vidlica so závitom


Materiál: FE 37
Možné vyhotovit aj na základe individuálnych požiadaviek.

Objednáv. kód Ø D A H B C E G Ø R GE Kg.
GG0161615 16,2 55 39 24 16 35 16 - M16x1,5 0,30
GG0202015 20,25 65 45 30 20 40 20 - M20x1,5 0,40
GG0252420 25,25 75 50 30 25 50 25 - M24x2 0,75
GG0303020 30,25 95 65 35 30 60 30 30 M30x2 1,46
GG0353320 35,25 110 75 40 35 70 35 35 M33x2 1,67




Radiálne klbové lozisko



Materiál: ocel
Možné vyhotovit aj na základe individuálnych požiadaviek.

Objednáv. kód Označenie Ø d ID S C D1 ao Kg.
RGK0150000 GE 15 DO 15 26 12 9 22 8 0,03
RGK0001425 GE 15 DO-2RS 15 26 12 9 22 8 0,03
RGK0200000 GE 20 DO 20 35 16 12 29 9 0,06
RGK0001427 GE 20 DO-2RS 20 35 16 12 29 9 0,06
RGK0250000 GE 25 DO 25 42 20 16 35,5 7 0,11
RGK0001428 GE 25 DO-2RS 25 42 20 16 35,5 7 0,11
RGK0300000 GE 30 DO 30 47 22 18 40,7 6 0,14
RGK0001429 GE 30 DO-2RS 30 47 22 18 40,7 6 0,14
RGK0350000 GE 35 DO 35 55 25 20 47 6 0,22
RGK0001430 GE 35 DO-2RS 35 55 25 20 47 6 0,22
RGK0400000 GE 40 DO 40 62 28 22 53 7 0,30
RGK0001431 GE 40 DO-2RS 40 62 28 22 53 7 0,30
RGK0450000 GE 45 DO 45 68 32 25 60 7 0,40
RGK0001432 GE 45 DO-2RS 45 68 32 25 60 7 0,40
RGK0500000 GE 50 DO 50 75 35 28 66 6 0,55
RGK0001433 GE 50 DO-2RS 50 75 35 28 66 6 0,55
RGK0600000 GE 60 DO 60 90 44 36 80 6 1,00
RGK0001434 GE 60 DO-2RS 60 90 44 36 80 6 1,00





GLRL



Objednáv. kód ID AD B
GRL15 26 40 11
GRL20 35 50 14
GRL25 42 69 19
GRL30 47 75 20
GRL35 55 80 22
GRL40 62 94 26


GLRM



Objednáv. kód ID AD B E
GLRM20 35 50 19,5 25
GLRM25 42 70 24 35
GLRM30 47 75 28 37,5
GLRM35 55 80 33 40
GLRM40 62 95 35 47,5
GLRM45 68 100 38 50
GLRM50 75 110 40 55


GLRS



Objednáv. kód ID AD B E Ø
GLRS40 62 110 36 50 4
GLRS45 68 120 38 55 4
GLRS50 75 125 40 57,5 4
GLRS60 90 140 55 65 4
GLRS70 107 170 60 80 4
GLRS80 120 190 65 90 4
GLRS90 130 210 70 103 4
GLRS100 150 240 80 112 4



Privaritelné klbové hlavy



Materiál: ocel
Možné vyhotovit aj na základe individuálnych požiadaviek.

Objednáv. kód A C M D E Kg.
SGK0010708 19,3 44 58 62 34 0,60
SGK0010720 20,2 44 58 62 34 0,60
SGK0010725 22,2 35 50 62 26 0,55
SGK0010740 25,4 51 65 75 38 1,10
SGK0010810 30,2 55 65 83 50 1,40
SGK0010812 35,2 35 65 83 50 1,20
SGK0010820 40,2 75 85 108 60 3,35
SGK0010840 45,2 75 85 108 60 3,15
SGK0010860 50,2 75 85 108 60 2,90


Objednáv. kód A E D M C (-0,2) N Kg.
SGK0010495 16,2 30 46 60 20 11 0,26



Klbová hlava s mazaním


Materiál: ocel ST 52.3
Možné vyhotovit valec aj na základe individuálnych požiadaviek.

Objednáv. kód d S i D1 D2 S1 L Kg.
NSGK020N00 20 16 38 50 24 19 63 0,35
NSGK025N00 25 20 45 55 29 23 72,5 0,53
NSGK030N00 30 22 51 65 34 28 83,5 0,85
NSGK035N00 35 25 61 83 39,5 30 102,5 1,50
NSGK040N00 40 28 69 100 45 35 119 2,48
NSGK045N00 45 32 77 110 50,5 40 132 3,45
NSGK050N00 50 35 88 123 56 40 149,5 4,45
NSGK060N00 60 44 100 140 66,5 50 170 7,10
NSGK070N00 70 49 115 164 77,5 55 197 10,70
NSGK080N00 80 55 141 180 89 60 231 15,10

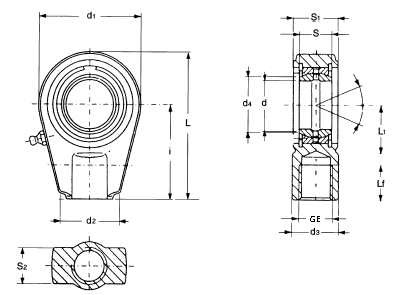

TS N


Materiál: ocel ST 52.3
Možné vyhotovit valec aj na základe individuálnych požiadaviek.

Objednáv. kód d S i d1 d2 d3 d4 S1 L L1 L2 Kg.
NSGK010C00 10 9 24 29 15 13 3 7 38,5 14 2 0,04
NSGK012C00 12 10 27 34 17,5 15 3 8 44 16 2 0,07
NSGK015C00 15 12 31 40 21 18 4 10 51 18 2,5 0,12
NSGK017C00 17 14 35 46 24 21 4 11 58 20 3 0,18
NSGK020C00 20 15 38 53 27,5 24 4 13 64,5 23 3 0,25
NSGK025C00 25 20 45 64 33,5 29 4 17 77 27 4 0,45
NSGK030C00 30 22 51 73 40 34 4 19 87,5 30 4 0,67
NSGK035C00 35 25 61 82 47 40 4 21 102 37 4 0,98
NSGK040C00 40 28 69 92 52 45 4 23 115 44 5 1,35
NSGK045C00 45 32 77 102 58 51 6 27 128 48 5 1,93
NSGK050C00 50 35 88 112 62 56 6 30 144 58 6 2,65
NSGK060C00 60 44 100 135 70 67 6 38 167,5 68 8 4,60
NSGK070C00 70 49 115 160 80 78 6 42 195 78 10 7,00
NSGK080C00 80 55 141 180 95 89 6 47 231 91 10 10,80

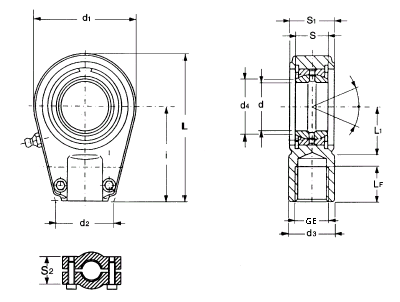

TS C

Materiál: ocel ST 52.3
Možné vyhotovit aj na základe individuálnych požiadaviek.


Objednáv. kód d i S LF d1 d2 d3 d4 S1 S2 L L1 GE Kg.
NSGK020U 20 50 16 17 56 46 25 24 19 17 80 25 M 16x1,5 0,44
NSGK025U 25 50 20 17 56 46 25 29 23 21 80 28 M 16x1,5 0,47
NSGK030U 30 60 22 23 64 50 32 34 28 26 94 30 M 22x1,5 0,77
NSGK035U 35 70 25 29 78 66 40 39,5 30 28 112 38 M 28x1,5 1,24
NSGK040U 40 85 28 36 94 76 49 45 35 33 135 45 M 35x1,5 2,12
NSGK050U 50 105 35 46 116 90 61 56 40 37 168 55 M 45x1,5 3,74
NSGK060U 60 130 44 59 130 120 75 66,5 50 46 200 65 M 58x1,5 6,49
NSGK070U 70 150 49 66 154 130 86 77,5 55 51 232 75 M 65x1,5 9,88
NSGK080U 80 170 55 81 176 160 102 89 60 55 265 80 M 80x2 14,20




Materiál: C 45
Možné vyhotovit aj na základe individuálnych požiadaviek.


Objednáv. kód d i S LF d1 d2 d3 d4 S1 S2 L L1 GE Kg.
NSGK020N 20 50 16 17 56 36 25 24 19 17 80 25 M 16x1,5 0,45
NSGK025N 25 50 20 17 56 36 25 29 23 21 80 28 M 16x1,5 0,49
NSGK030N 30 60 22 23 64 40 32 34 28 26 94 30 M 22x1,5 0,76
NSGK035N 35 70 25 29 78 50 40 39,5 30 28 112 38 M 28x1,5 1,26
NSGK040N 40 85 28 36 94 60 49 45 35 33 135 45 M 35x1,5 2,15
NSGK050N 50 105 35 46 116 72 61 56 40 37 168 55 M 45x1,5 3,80
NSGK060N 60 130 44 59 130 90 75 66,5 50 46 200 65 M 58x1,5 6,20
NSGK070N 70 150 49 66 154 100 86 77,5 55 51 232 75 M 65x1,5 9,83
NSGK080N 80 170 55 81 176 125 102 89 60 55 265 80 M 80x2 13,97
